Oczyszczanie
Szybko zaznaczaj i usuwaj elementy tła, wolne cząstki lub inne niechciane obiekty ze skanu.
Funkcjonalność:
Łatwe do wdrożenia,
intuicyjne w obsłudze.

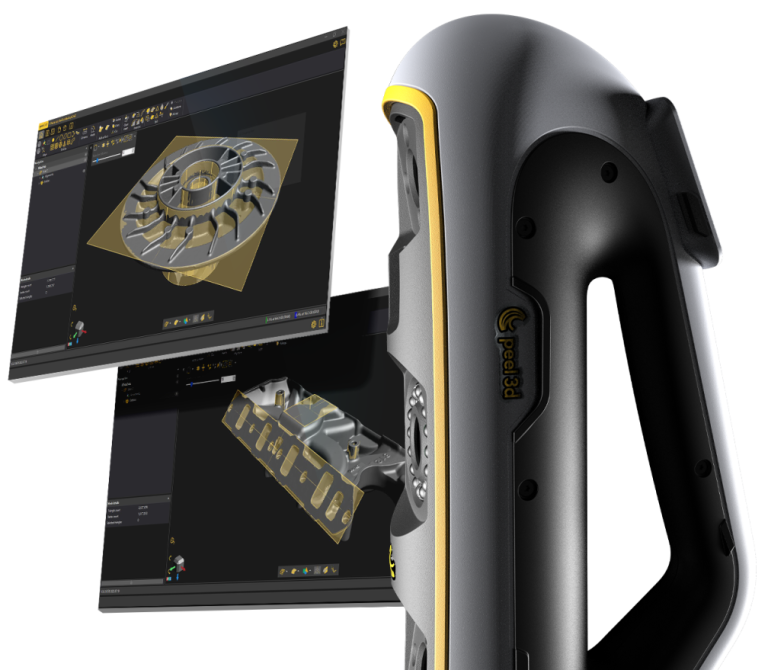

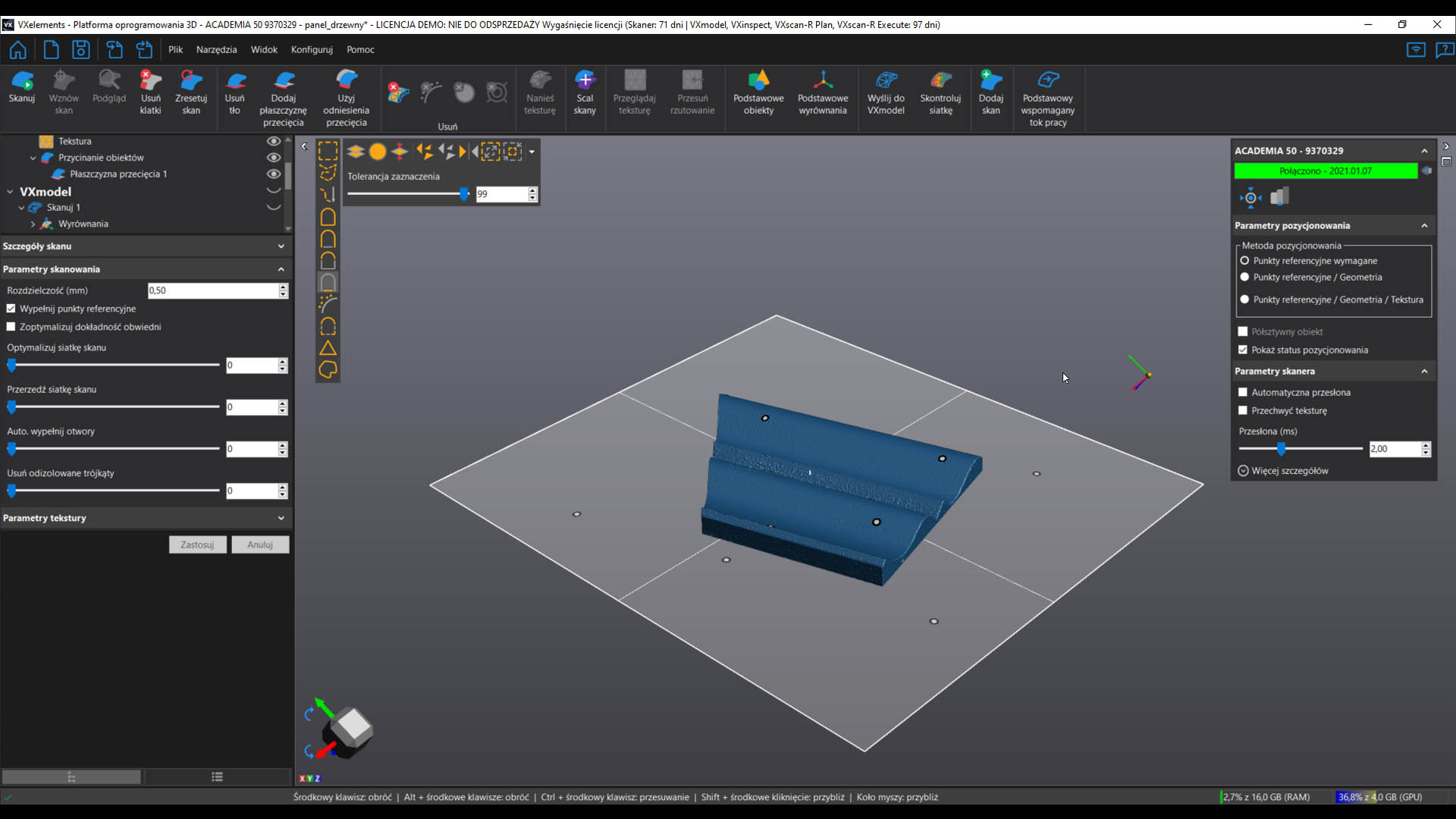

Oprogramowanie do obróbki skanów 3D
Oprogramowanie skanerów Peel 3d to szereg narzędzi i funkcji pozwalających na dokładną obróbkę skanów. Zaawansowane funkcje zarezerwowane niegdyś dla profesjonalistów, są teraz dostępne od ręki dla każdego!
Szybciej przetwarzaj duże ilości informacji dotyczących geometrii i tekstur, dzięki zaawansowanym algorytmom wspomagającym Twoją pracę na każdym kroku!
Łatwo oczyszczaj, wyrównuj i naprawiaj siatki. Tak po prostu.
Zaawansowane narzędzia do pracy ze skanem
Funkcje oprogramowania Peel 3d
Wyrównanie
Ustaw swój model w pozycji, która ułatwi jego obróbkę w innych programach.
Scalanie
Błyskawicznie i precyzyjnie łącz kilka skanów w jeden.
Wypełnianie
Załataj uszkodzone elementy siatki, niepotrzebne otwory lub szczeliny. Wyrównaj krawędź modelu przy pomocy paru kliknięć.
Optymalizacja powierzchni
Zoptymalizuj swój model pod kątem ilości szczegółów aby przyśpieszyć jego wyświetlanie na różnych urządzeniach.
Wygładzanie
Niech powierzchnie i krawędzie Twoich skanów będą gładkie przy zachowaniu wszystkich szczegółów.
Odbicie lustrzane
Uzyskuj odbicia lustrzane za pomocą jednego kliknięcia
Przycinanie
Przytnij skan i ułóż jego podstawę idealnie na płasko
Remesh
Dokonaj automatycznej naprawy, uszczelnienia i optymalizacji swojego modelu jednym kliknięciem!
peel 3d – wszechstronność w najlepszym wydaniu
Przykłady zastosowania skanerów 3D
Inżynieria odwrotna

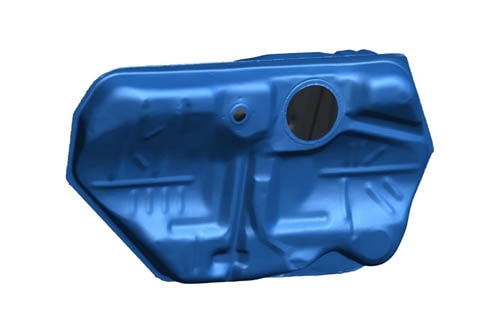

Zbiornik paliwa
Samochodowy, metalowy zbiornik na paliwo. Chociaż jest to komponent mechaniczny, charakteryzuje się wysokim poziomem złożoności i wieloma organicznymi kształtami, które trudno byłoby dokładnie odwzorować w systemie CAD 3D, bez wiernego skanu.
To świetny przykład tego, jak Peel 3d można wykorzystać w inżynierii odwrotnej. Ten komponent został zeskanowany bezpośrednio, bez żadnego przygotowania powierzchni. Skan może być użyty podczas tworzenia nowego modelu CAD zbiornika lub zostać umieszczony w złożeniu stanowiąc odniesienie dla innych projektowanych elementów.
Sztuka i ochrona dziedzictwa

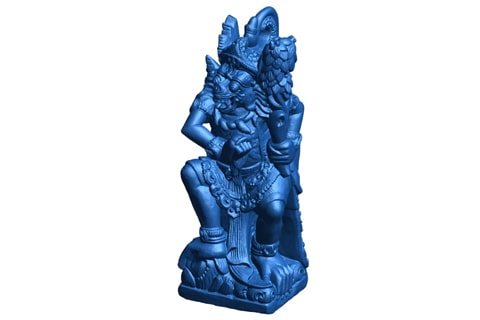

Indonezyjski posąg
Ręcznie rzeźbiony w piaskowcu posąg został sprowadzony z Bali w Indonezji. Bardzo szczegółowy skan, wraz z teksturą został wykonany w kilka minut, bez żadnego przygotowania obiektu.
Ta cyfrowa replika może teraz zostać zarchiwizowana lub wykorzystana jako odniesienie podczas restauracji obiektu w nadchodzących latach. Świetny przykład tego, co Peel 3d może zrobić w ochronie dziedzictwa kulturowego.
Sztuka i ochrona dziedzictwa

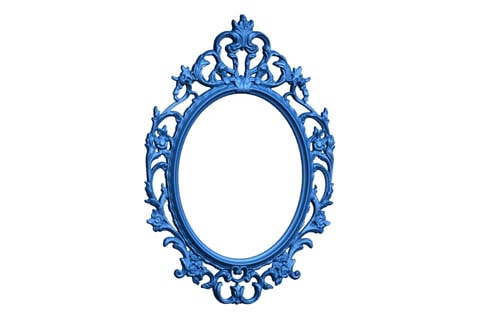

Rama lustra
Skomplikowana rama lustra, która została zeskanowany po ułożeniu jej na płaskiej powierzchni oraz naniesieniu kilku punktów referencyjnych wokół obiektu.
Dzięki oprogramowaniu Peel 3d i dostępnym narzędziom do przetwarzania danych udało się wyodrębnić detale ramy z tła i utworzyć poprawną siatkę, co dało fantastyczne rezultaty!
Minimalne wymagania systemowe potrzebne do optymalnego działania rozwiązań do pomiaru peel 3d
Wymagania systemowe
Minimalne
|
Rekomendowana specyfikacja |
|
| Procesor1 | Intel Core i7 (6+ rdzeni) – 2,3 GHz lub więcej | Intel Core i7 (8 rdzeni) – 2,5 GHz lub więcej |
| System operacyjny2 | Windows 10, Windows 113, 4 | |
| Karta graficzna5, 6 | NVIDIA (6 GB VRAM), OpenGL 4.5 lub nowszy, CUDA Compute Capability 6.17 |
NVIDIA RTX 3070 (8GB VRAM), OpenGL 4.5 lub nowszy |
| Pamięć RAM | 16 gb | 32 gb |
| Dysk twardy | SSD z co najmniej 200 GB wolnego miejsca | 512 GB SSD |
| Wyświetlacz | 1920 x 1080 | |
| Porty | 1x USB 3.0+ | 1x USB 3.0+ |
1. Procesor musi obsługiwać instrukcje AVX2
2. 32-bitowe systemy operacyjne nie są obsługiwane.
3. Windows 10 w wersji 1909 lub nowszej.
4. NET Microsoft Framework w wersji: 4.7.2
5. Wymagania dotyczące pamięci GPU sąproporcjonalne do ilości danych zebranych podczas pojedynczej sesji skanowania.
Skanowanie dużych części z wyższą rozdzielczością może przekroczyć minimalną specyfikację i wymagać łączenia skanów.
6. Obsługiwane są tylko karty graficzne NVIDIA z możliwością obliczeniową 6.1 lub wyższą. Zalecana wersja sterownika NVIDIA: 465+
7. Procesory graficzne CUDA – zdolność obliczeniowa: https://developer.nvidia.com/cuda-gpus#compute

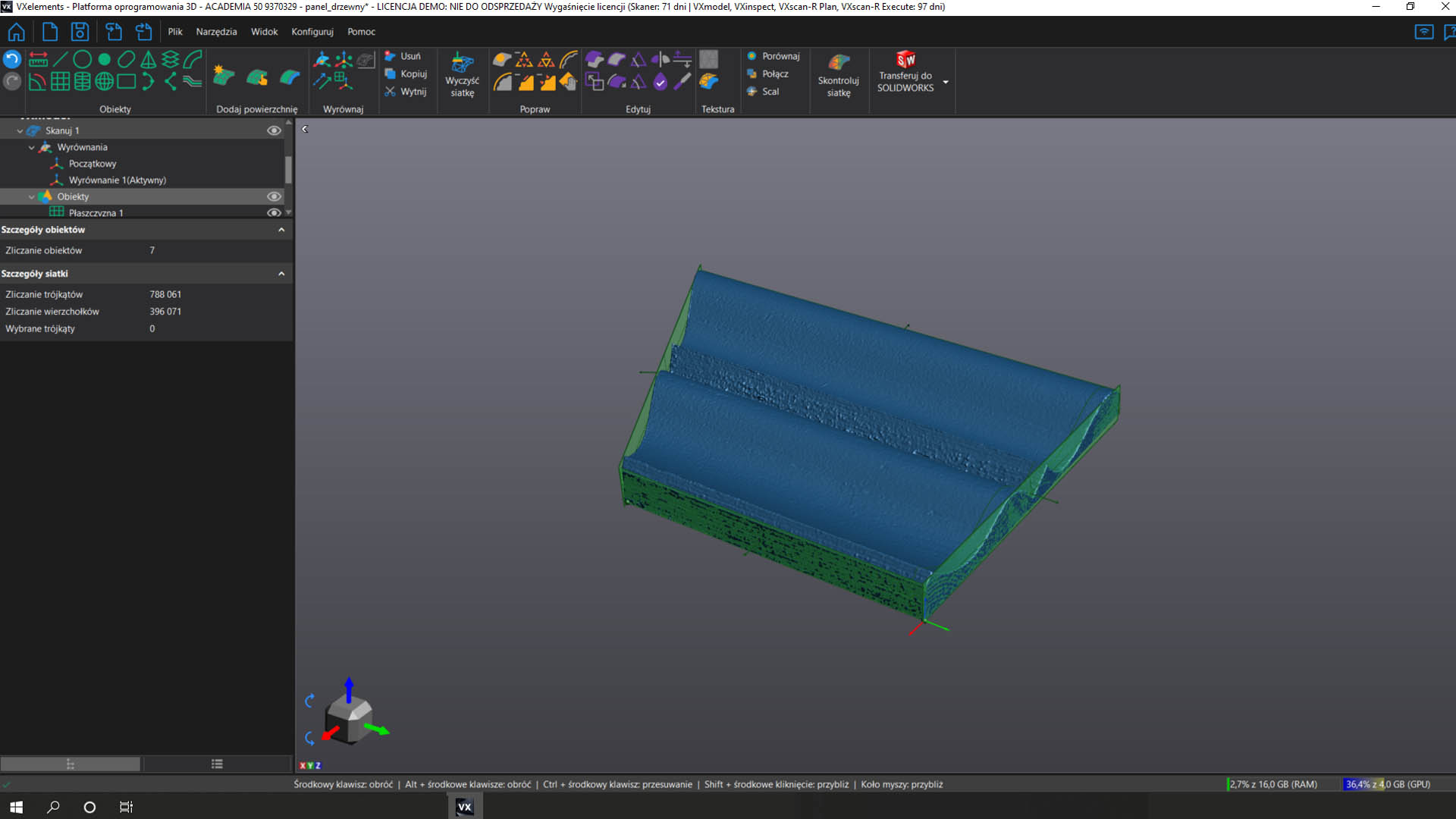

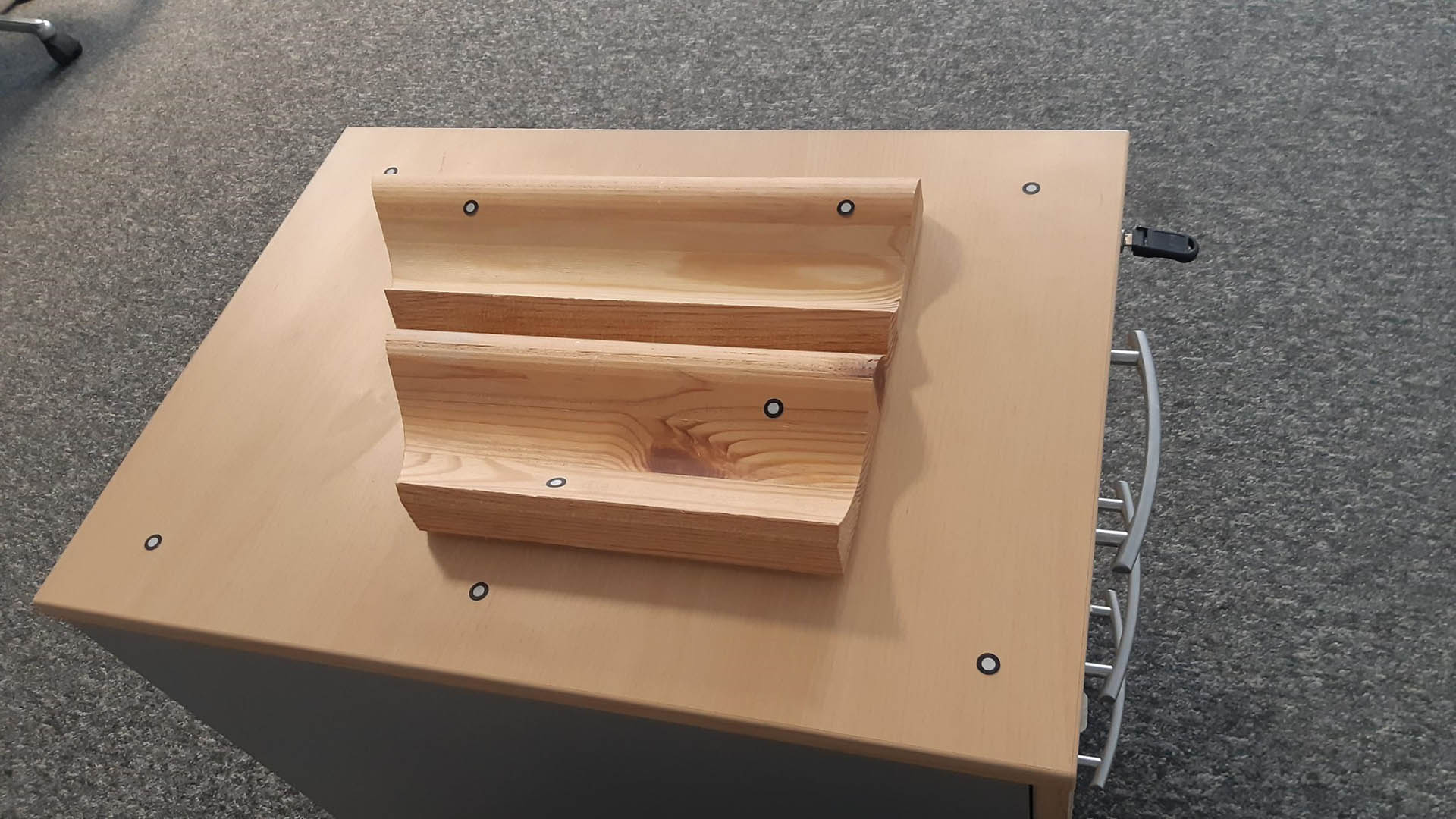

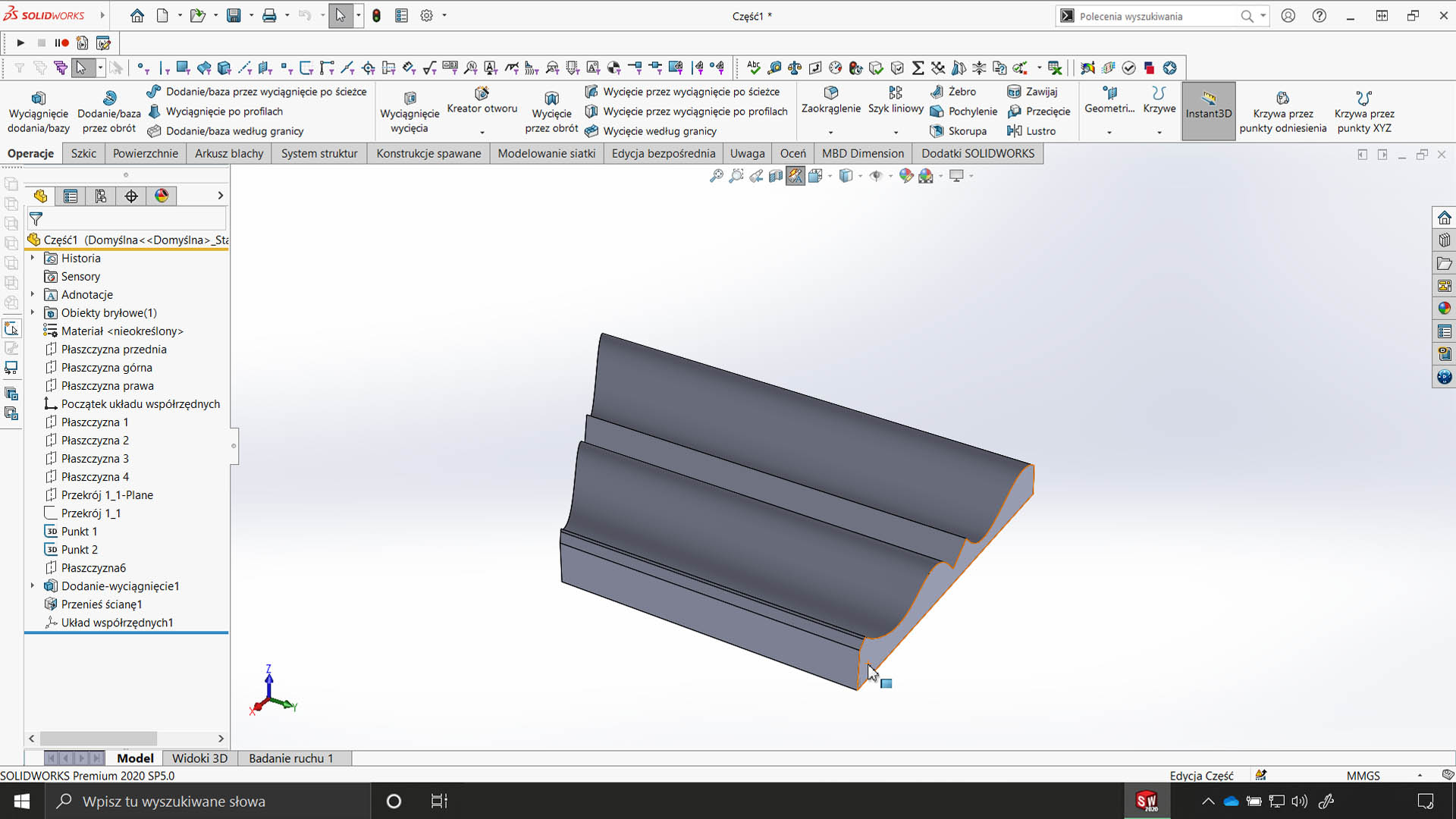

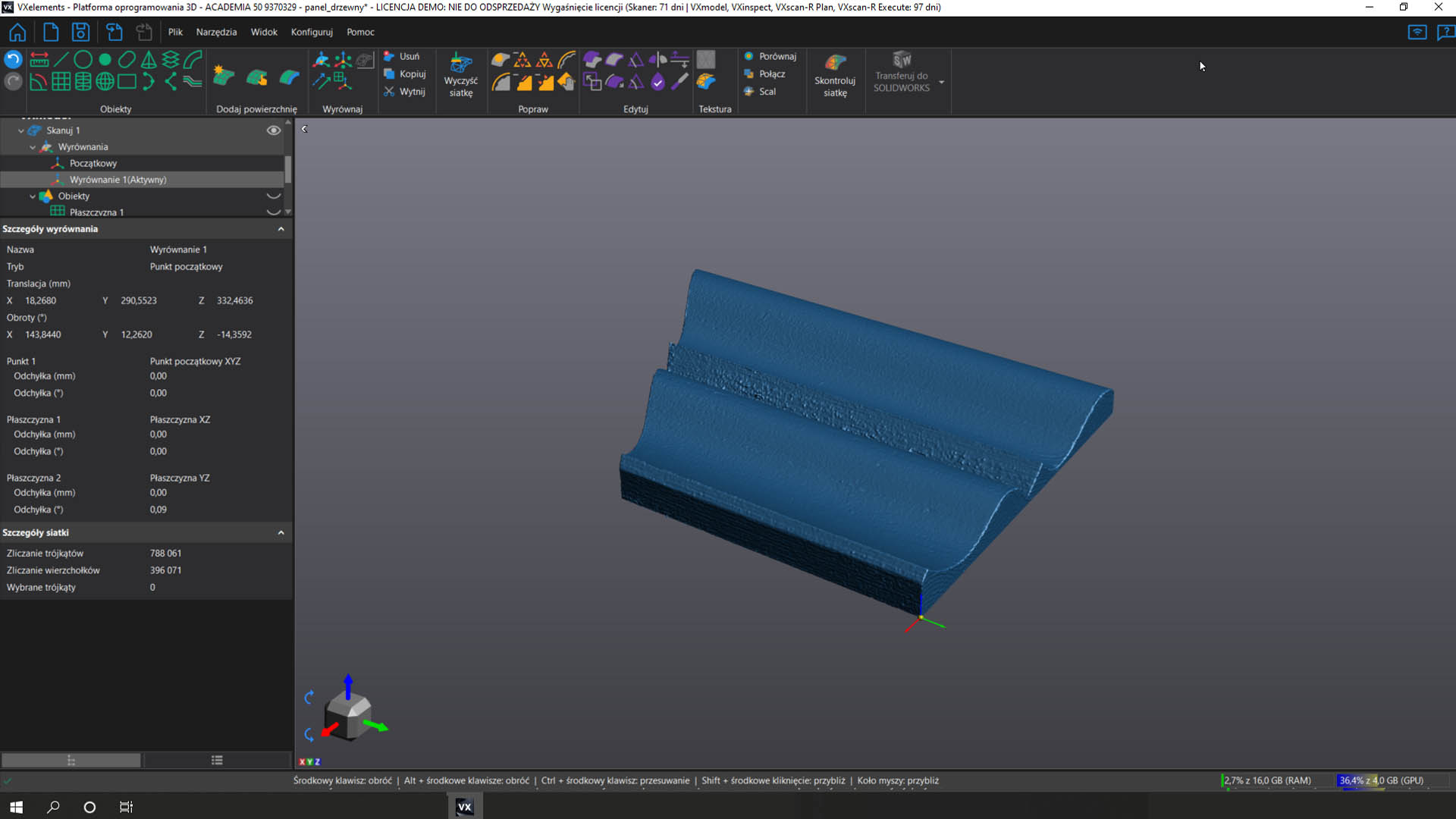

Wykorzystanie skanera peel oraz oprogramowania SOLIDWORKS CAD 3D
